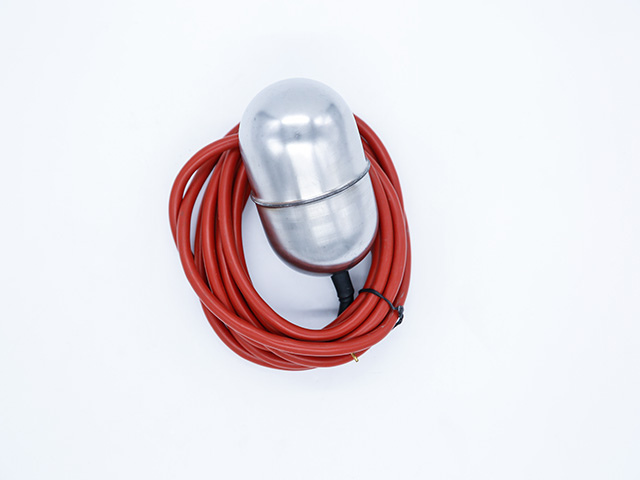

FQS-4 不銹鋼高溫液位控制器

概述

FQS系列浮球磁性開關是利用浮球內藏開關動作發出觸點信號的液位控制器，能適用于多種液體的液位控制。因外部無任何可動機構，特別適合于含有固體、半固體狀漂游物的液體、粘液狀液體，如下水道處理用水、工廠廢水池及其它液體槽的液位自動報警和控制。控制器與液體接觸的零部件材質均為塑料，具有良好的耐腐蝕性。

型號含義

FQS

工作原理

浮球磁性開關基本部件由浮球和導線組成,干簧管發信組件全部內藏在密封的浮球內。

當磁環已被軸向充磁,其安裝位置偏離于簧管中心，由于磁環厚度不于干簧管一根片的長度，因此磁環產生短的磁場幾乎全部從單根簧片上通過磁力線被短路二簧片之間無吸引力。干簧管觸點處于斷開狀態，當動錘緊磁環時相應地可視為磁環厚度增加，此時二簧管觸點處于閉合狀態。

安裝方式為例說明液位檢測的工作過程。當液位在下限，浮球正置動狂依靠自重位于浮球下部，因此干簧管觸點處于斷開狀態，在液位上升過程中，浮球由于動錘在下部，重心在下基本保持正軒狀態不變。當液位接近上限時，由于浮球被支持點和導線拉住，浮球開始向正置方向傾斜。當越過水平測量位置時，浮球內動錘又迅速上滑使浮球翻轉成正置，同時干簧管觸點斷開。

調節支點的位置和導線的長度就可以調節液位的控制范圍，同樣采用多個浮球開關分別設置在不同的液位上分別給出液位信號可以對液位進行控制和監視。

技術參數

工作電壓：AC．DC．220V

額定電流：10A

控制范圍： ±0．05m

工作溫度：-10C-90E

適用介質：清水、污水、油類以及中等濃度以下的酸堿液體

工作觸點：自然懸垂?fàn)顟B(tài)下黑色線為公共端，紅色線為常閉端，藍線為常端

電纜長度：標準供貨長度為4米，特殊長度可按用戶要求訂做

備注：除特殊場合外，本廠推薦在AC，DC50V以下使用

適用范圍

結構簡單，性能可靠“通”，“斷”開關控制信號。無任何誤動作，可靠性高。抗干擾性強。

堅固耐用，無需維護，一經安裝即可長期使用，使用期內基本上不存在任何維護修理問題。

安裝簡捷，調試方便，上下移動定位塊，即可隨意調節液面控制范圍．只需要一枚鋼釘將信號電纜緊固就可完成安裝工作。

應用處廣，通用性強，適用于清水、污水、中等濃度以下的酸堿溶液、油類及要求無污染的場合(如食品飲料行業)、柴油氣化灶、自動供油。

電路簡單、經濟實用，使用電壓為220V、電流可達10A，應用電路簡單，使用成本。

工作特點

1.外部沒有可動機構,不會產生被浮游物卡死的故障

2.與液體接觸的零部件材質均為塑料，具有很好的耐油和耐酸腐蝕性能

3.現場安裝方便,特別適合地下水池使用

4.對水質無要求,特別適合用于污水處理

5.動作范圍大,現場調整方便

6.采用干簧管使用壽命長價格低廉

7.有三層可靠密封工藝，具有一定防爆性能
