604氣體壓差開關安裝示意及接線圖604系列氣體壓差開關604系列氣體壓差開關是用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態，通風管道中氣體監測等。

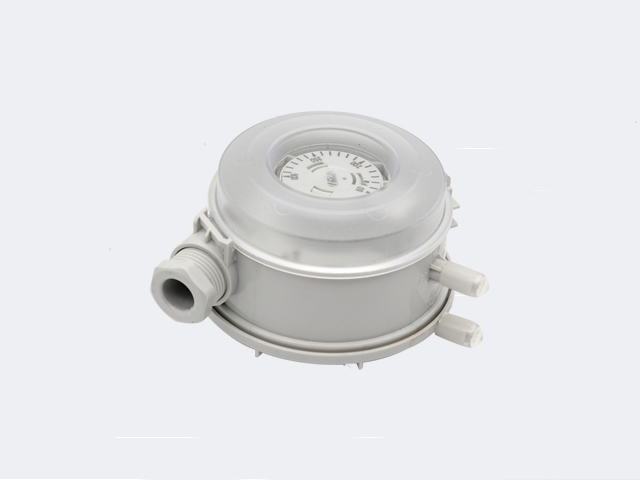

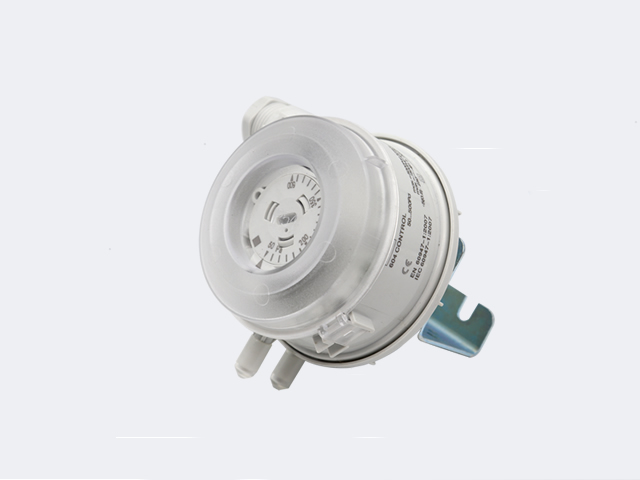

TEB604 微壓差開關
604系列氣體壓差開關是用于探測氣體壓力、壓差的設備。如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態，通風管道中氣體監測等。
量程范圍
20-200Pa、20-300Pa、30~300Pa、50-500Pa與100-1000pa等四種規格可選，詳見選型表。
特點

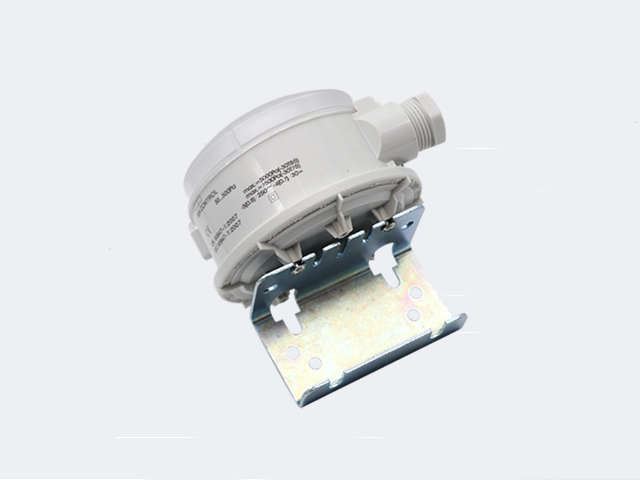

通過旋鈕自由設定，完全滿足AHU機組濾網壓差報警要求，獨特耐高溫氣膜材料，保證了在微小壓差下的靈敏動作，單刀雙擲開關，用戶可自由選擇使用常開或常閉節點，安裝簡易，頂蓋僅需一個固定螺絲，聯合支架便于垂直水平安裝。
應用
常應用于感知管道中非腐蝕性氣體的壓力差、真空、過壓和氣流差等參數。
如以下工作狀態：
· 監測過濾網阻塞報警裝置
· 風機運行狀態監測
· 通風管道中氣體監測
· 控制可變氣體容積系統中最大氣流
· 燃燒爐中氣體控制
604氣體壓差開關選型表
|
型號名稱
|
型號代碼
|
描述/選項
|
|
TEB604. |
90
|
壓力設置范圍 20…200 Pa
|
|
TEB604.
|
91
|
壓力設置范圍 20…300 Pa
|
|
TEB604.
|
92
|
壓力設置范圍 30…300 Pa
|
|
TEB604.
|
93
|
壓力設置范圍 50…500 Pa
|
|
TEB604.
|
95 |
壓力設置范圍 100…1000 Pa |
604氣體壓差開關安裝示意及接線示意圖
接線圖說明：實際壓差小于設定值，觸點1-2導通。實際壓差大于設定值，觸點1-3導通。
壓力連接及接線:壓力連接位置標不可接錯.
注意事項
差開關的原理決定（壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水
平安裝，則氣膜本身的自重將影響氣體壓差檢測）。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備永久性損壞。
4. 在低電流（0.1A或更?。┣闆r下，電壓小于30V時，建議在電路上連接一個R.C網絡。

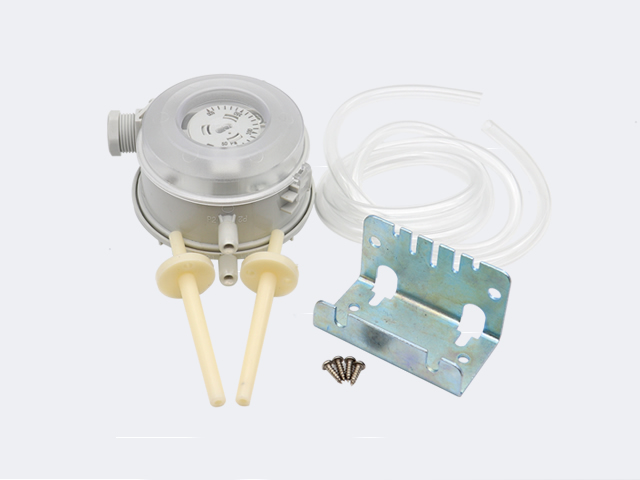

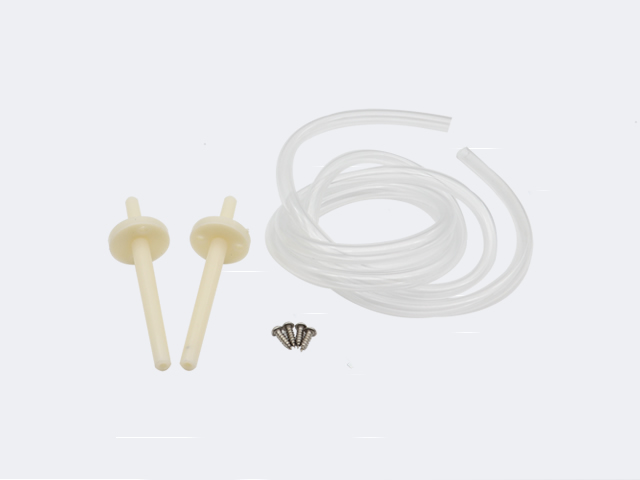

5. 使用前應配打塑料管的安裝孔，并將“Z型”支架安裝在現場（標準配置）。
6. 保證裝配面震動最小或沒有震動，開關可以直接固定在管道、加熱器或面板上。
7. 壓力連接位置標注：+（高壓）和 -（低壓或靜壓 ）604氣體壓差開關安裝示意及接線圖
