注意事項：

1. 實施配線前務必關閉電源。

2. 絕對不可以自行改裝控制器內部的連線和線路。

3. 接線前看清各接線端子上的標簽，接錯端子會造成控制器不可恢復性損壞。

4. 請選擇安全區域安裝控制器，防止高溫，避免濕氣和水滴的潑濺。

一、 使用前相關事項

1-1 交貨檢查

每臺控制器在出廠前均經嚴格品管，并做強化防撞包裝處理，客戶在拆箱后請檢查控制器是否在運輸過程中造成損壞。

1-2 產品外觀

主要功能：

檢測量程：

a. -500Pa——500Pa；

b. -250Pa——250Pa；

c. -125Pa——125Pa；

d. -60Pa——60Pa；

e. ……（根據你們實際情況添加）

輸出方式：

電流輸出：4-20mA；

總線：RS485（modbus）

開關量報警輸出：2路常開+2路常閉；

蜂蜜器報警

1-3 存儲

1. 必須置于無塵垢、干燥的地方。

2. 存儲溫度：-10℃~+40℃。

3. 存儲濕度：0%~90%。

4. 振動：<20Hz：9.8m/s2(1G)max；20Hz ~50Hz：5.88m/s2(0.6G)max。

5. 即使?jié)穸葷M足規范要求，如溫度發生急遽變化，則亦可能發生結露和結冰，應避免存放在這種場所。

6. 避免存儲于有腐蝕性氣、液體的環境中。

7. 最好適當包裝存放在架子或臺子上。

8. 若為開封使用時并且超過 3 個月時，保存環境周圍溫度不得高于 30℃。這是因?yàn)榭紤]到電解電容器不通電存放時，當環境溫度過高，其特性易劣化。請勿在無通電的狀態下放置一年以上。

二、 安裝和配線

2-1 安裝環境條件

1. 環境溫度：-10 ~ +50°C (14 ~ 104°F)。

2. 相對濕度：<90%，無結霜。

3. 安裝高度：<1000m;

4. 壓力：86 ~ 106 kPa。

5. 振動：<20Hz：9.8m/s2(1G)max；20Hz ~50Hz：5.88m/s2(0.6G)max。

2-2 配線說明

1. 電源一定要連接到控制器屏蔽線的紅色（正）、黑色（GND),如果將電源誤接到其他線上，則會損壞控制器。

2. 控制層485總線是有A、B之分的，A線接A，B線接B；最好使用雙色的1mm2的雙絞線。

3. 此控制器用的是RS485通訊方式，為了提高穩定性，建議通訊線用手拉手的接法。接線端子和導線，確保連接的高可靠性。

4. 配線的線徑規格的選定，請依照電工法規的規定實施配線。各端子的螺絲請鎖緊，以防震動松脫產生火花。

5. 完成電路配線請檢查以下幾點：

a) 所有連線是否都正確無誤？

b) 有無漏接線？

c) 各端子的連接線之間是否有短路或者對地短路？

由于選型功能不同，請參照線纜上附帶的圖紙進行連接，使用前檢查一遍，確保沒有接錯。

三、 產品參數

1. 介質：空氣和非易燃，非腐蝕性氣體。

2. 介質溫度：0-60°C

3. 外殼：ABS工程塑料

4. 工作環境：-20°C ~+85°C

5. 壓差量程：多種量程,過載3xFS，破壞壓力10xFS

6. 通訊輸出：RS485;

7. 精度：±1%FS

8. 長期穩定性：±0.1%FS /Year

9. 溫漂系數：＜0.03%FS/°C

10. 電源：9-36VDC(推薦使用24VDC)

四、 操作說明

4-1 界面說明

SET鍵為設置鍵，在現實界面△用于設置單位（Pa->KPa->mbar->mmWC->inWC->Pa），▽鍵用于清零。具體使用參見4-3項。

4-2 功能介紹

1. 壓差報警

若當前監測的壓差值大于已設壓差上限或者低于壓差下限是報警；若高于壓差上限，蜂蜜器報警，模擬指針發光管閃爍，繼電器輸出觸點報警信號。當從壓差恢復到報警值以內后所有報警信號全消失。下限同上限處理。

2. 4-20mA輸出

根據選用的量程不同，輸出對應電流值有所差別。若量程為-500Pa——500Pa，當壓差為-500Pa時，輸出電流為4mA；當壓差為500Pa時，輸出電流為20mA；當壓差為0Pa時，輸出電流為12mA。電流采樣電阻最大不得超過1.2KΩ。

2. 0-10V輸出

根據選用的量程不同，輸出對應電壓值有所差別。若量程為-500Pa——500Pa，當壓差為-500Pa時，輸出電壓為0V；當壓差為500Pa時，輸出電壓為10V；當壓差為0Pa時，輸出電壓為5V。

3. 平均值

根據用戶需要設定時間（如設定10秒，即10秒顯示一次10秒內壓差的平均值）。

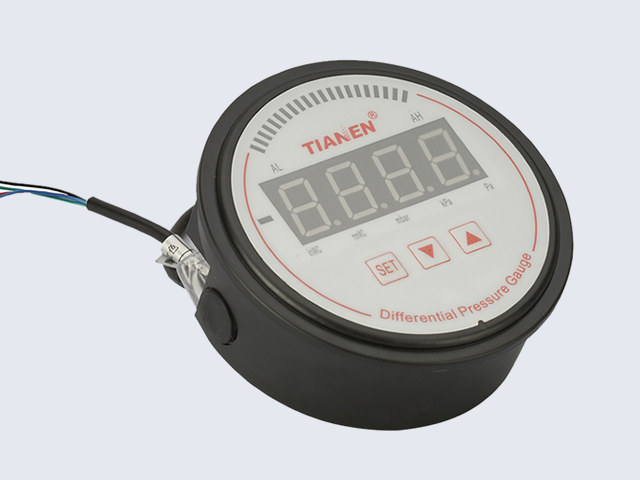

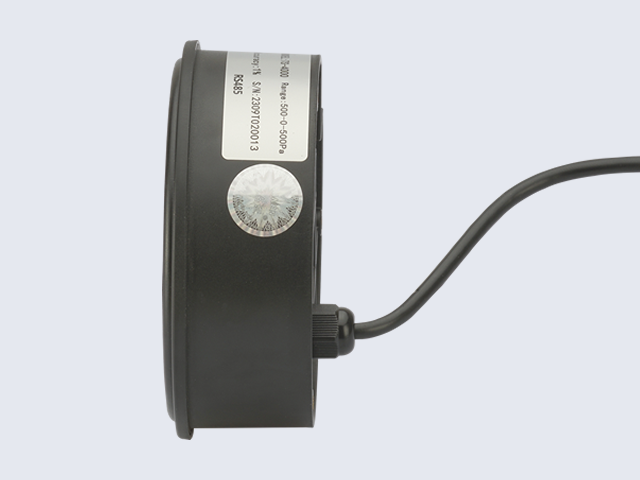

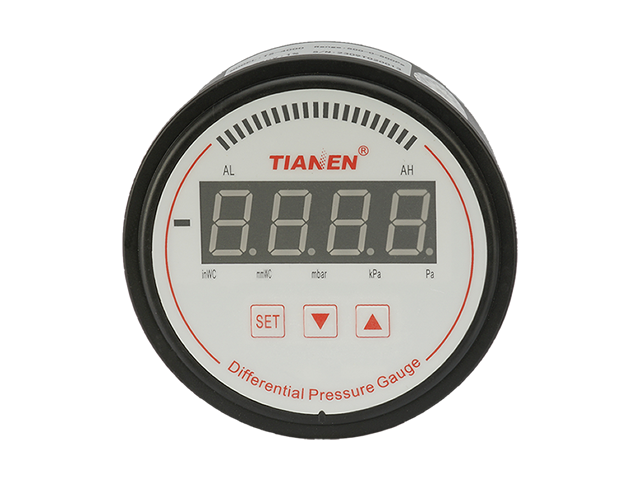

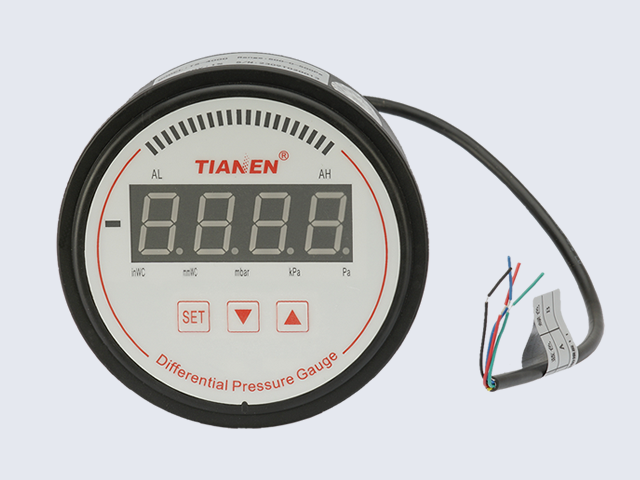

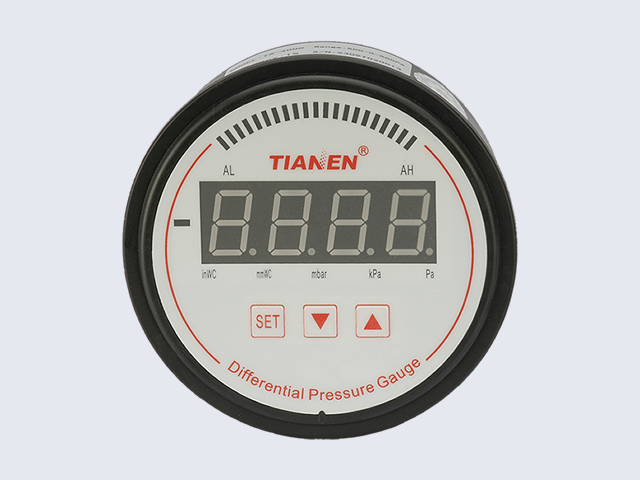

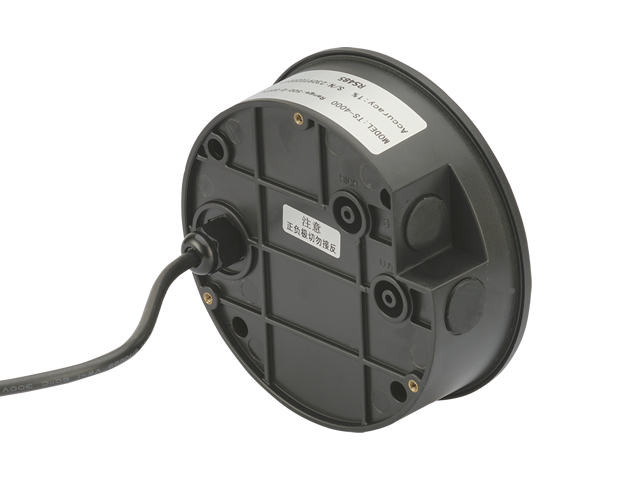

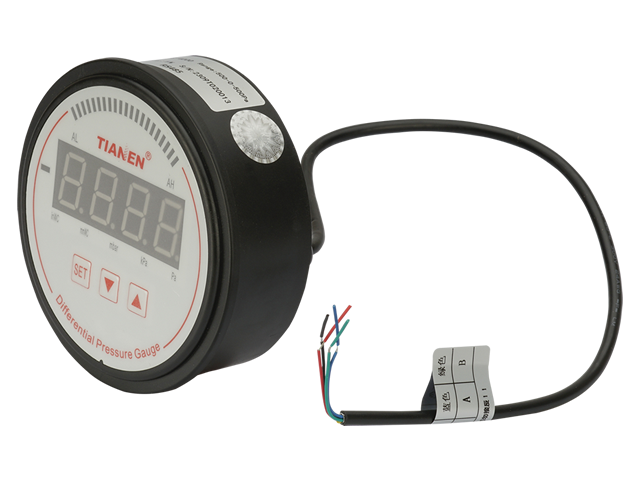

四、 產品圖片
